ハロゲンスポットヒーター&ハロゲンラインヒーター光ビームヒーター調整器 BCシリーズ
- 特長
- 仕様

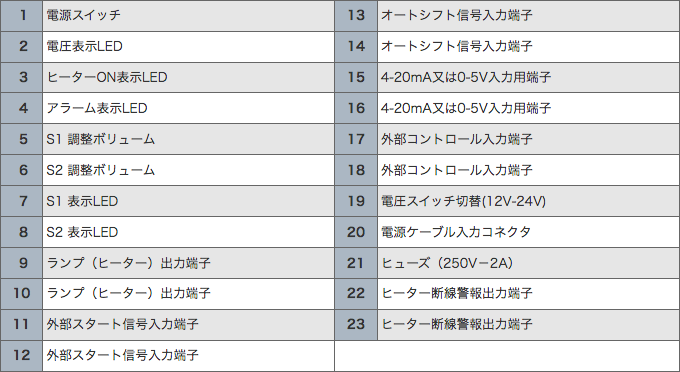

操作パネルの名称(BC-1)
1 | 電源スイッチ | 13 | オートシフト信号入力端子 |
---|---|---|---|
2 | 電圧表示LED | 14 | オートシフト信号入力端子 |
3 | ヒーターON表示LED | 15 | 4-20mA又は0-5V入力用端子 |
4 | アラーム表示LED | 16 | 4-20mA又は0-5V入力用端子 |
5 | S1 調整ボリューム | 17 | 外部コントロール入力端子 |
6 | S2 調整ボリューム | 18 | 外部コントロール入力端子 |
7 | S1 表示LED | 19 | 電圧スイッチ切替(12V-24V) |
8 | S2 表示LED | 20 | 電源ケーブル入力コネクタ |
9 | ランプ(ヒーター)出力端子 | 21 | ヒューズ(250V-2A) |
10 | ランプ(ヒーター)出力端子 | 22 | ヒーター断線警報出力端子 |
11 | 外部スタート信号入力端子 | 23 | ヒーター断線警報出力端子 |
12 | 外部スタート信号入力端子 |

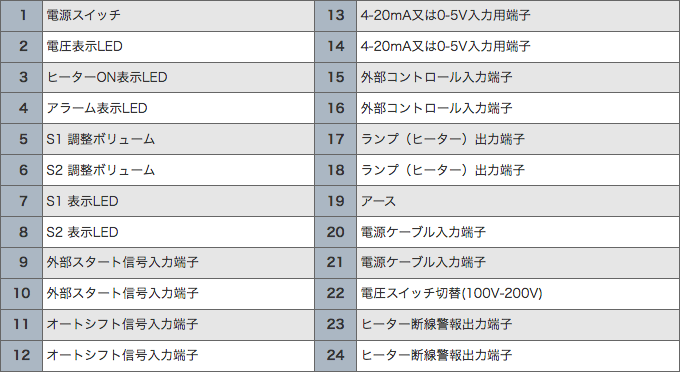

操作パネルの名称(BC-2)
1 | 電源スイッチ | 13 | 4-20mA又は0-5V入力用端子 |
---|---|---|---|
2 | 電圧表示LED | 14 | 4-20mA又は0-5V入力用端子 |
3 | ヒーターON表示LED | 15 | 外部コントロール入力端子 |
4 | アラーム表示LED | 16 | 外部コントロール入力端子 |
5 | S1 調整ボリューム | 17 | ランプ(ヒーター)出力端子 |
6 | S2 調整ボリューム | 18 | ランプ(ヒーター)出力端子 |
7 | S1 表示LED | 19 | アース |
8 | S2 表示LED | 20 | 電源ケーブル入力端子 |
9 | 外部スタート信号入力端子 | 21 | 電源ケーブル入力端子 |
10 | 外部スタート信号入力端子 | 22 | 電圧スイッチ切替(100V-200V) |
11 | オートシフト信号入力端子 | 23 | ヒーター断線警報出力端子 |
12 | オートシフト信号入力端子 | 24 | ヒーター断線警報出力端子 |

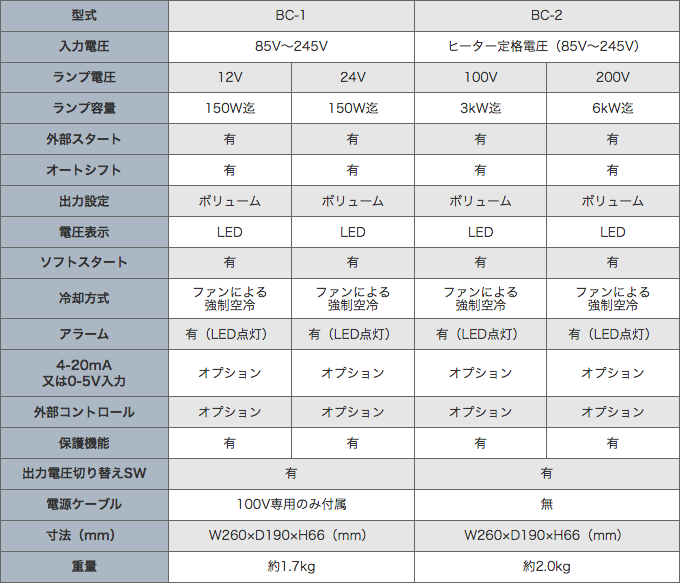

製品仕様
型式 | BC-1 | BC-2 | ||
---|---|---|---|---|
入力電圧 | 85V〜245V | ヒーター定格電圧(85V〜245V) | ||
ランプ電圧 | 12V | 24V | 100V | 200V |
ランプ容量 | 150W迄 | 150W迄 | 3kW迄 | 6kW迄 |
外部スタート | 有 | 有 | 有 | 有 |
オートシフト | 有 | 有 | 有 | 有 |
出力設定 | ボリューム | ボリューム | ボリューム | ボリューム |
電圧表示 | LED | LED | LED | LED |
ソフトスタート | 有 | 有 | 有 | 有 |
冷却方式 | ファンによる 強制空冷 |
ファンによる 強制空冷 |
ファンによる 強制空冷 |
ファンによる 強制空冷 |
アラーム | 有(LED点灯) | 有(LED点灯) | 有(LED点灯) | 有(LED点灯) |
4-20mA 又は0-5V入力 |
オプション | オプション | オプション | オプション |
外部コントロール | オプション | オプション | オプション | オプション |
保護機能 | 有 | 有 | 有 | 有 |
出力電圧切り替えSW | 有 | 有 | ||
電源ケーブル | 100V専用のみ付属 | 無 | ||
寸法(mm) | W260×D190×H66(mm) | W260×D190×H66(mm) | ||
重量 | 約1.7kg | 約2.0kg |
※仕様は改良のため予告なく変更することがあります。
