スーパーエアヒーター SEN(センサー内蔵型)

寸法図

寸法図

製品仕様

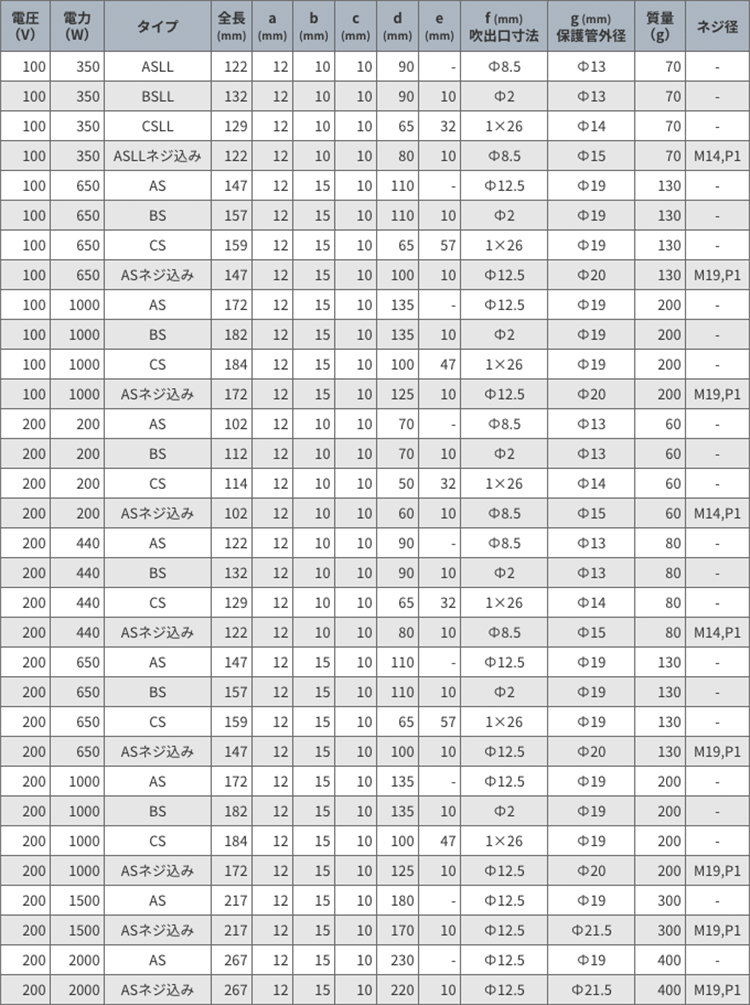

製品仕様表
電圧
(V)
電力
(W)
タイプ 全長
(mm)
a
(mm)
b
(mm)
c
(mm)
d
(mm)
e
(mm)
f (mm)
吹出口寸法
g (mm)
保護管外径
質量
(g)
ネジ径
100 350 ASLL 122 12 10 10 90 - Φ8.5 Φ13 70 -
100 350 BSLL 132 12 10 10 90 10 Φ2 Φ13 70 -
100 350 CSLL 129 12 10 10 65 32 1×26 Φ14 70 -
100 350 ASLLネジ込み 122 12 10 10 80 10 Φ8.5 Φ15 70 M14,P1
100 650 AS 147 12 15 10 110 - Φ12.5 Φ19 130 -
100 650 BS 157 12 15 10 110 10 Φ2 Φ19 130 -
100 650 CS 159 12 15 10 65 57 1×26 Φ19 130 -
100 650 ASネジ込み 147 12 15 10 100 10 Φ12.5 Φ20 130 M19,P1
100 1000 AS 172 12 15 10 135 - Φ12.5 Φ19 200 -
100 1000 BS 182 12 15 10 135 10 Φ2 Φ19 200 -
100 1000 CS 184 12 15 10 100 47 1×26 Φ19 200 -
100 1000 ASネジ込み 172 12 15 10 125 10 Φ12.5 Φ20 200 M19,P1
200 200 AS 102 12 10 10 70 - Φ8.5 Φ13 60 -
200 200 BS 112 12 10 10 70 10 Φ2 Φ13 60 -
200 200 CS 114 12 10 10 50 32 1×26 Φ14 60 -
200 200 ASネジ込み 102 12 10 10 60 10 Φ8.5 Φ15 60 M14,P1
200 440 AS 122 12 10 10 90 - Φ8.5 Φ13 80 -
200 440 BS 132 12 10 10 90 10 Φ2 Φ13 80 -
200 440 CS 129 12 10 10 65 32 1×26 Φ14 80 -
200 440 ASネジ込み 122 12 10 10 80 10 Φ8.5 Φ15 80 M14,P1
200 650 AS 147 12 15 10 110 - Φ12.5 Φ19 130 -
200 650 BS 157 12 15 10 110 10 Φ2 Φ19 130 -
200 650 CS 159 12 15 10 65 57 1×26 Φ19 130 -
200 650 ASネジ込み 147 12 15 10 100 10 Φ12.5 Φ20 130 M19,P1
200 1000 AS 172 12 15 10 135 - Φ12.5 Φ19 200 -
200 1000 BS 182 12 15 10 135 10 Φ2 Φ19 200 -
200 1000 CS 184 12 15 10 100 47 1×26 Φ19 200 -
200 1000 ASネジ込み 172 12 15 10 125 10 Φ12.5 Φ20 200 M19,P1
200 1500 AS 217 12 15 10 180 - Φ12.5 Φ19 300 -
200 1500 ASネジ込み 217 12 15 10 170 10 Φ12.5 Φ21.5 300 M19,P1
200 2000 AS 267 12 15 10 230 - Φ12.5 Φ19 400 -
200 2000 ASネジ込み 267 12 15 10 220 10 Φ12.5 Φ21.5 400 M19,P1

※仕様は改良のため予告なく変更することがあります。
