スーパーエアヒーター 多連式温調器ユニット DAC-84D
- 特長
- 仕様

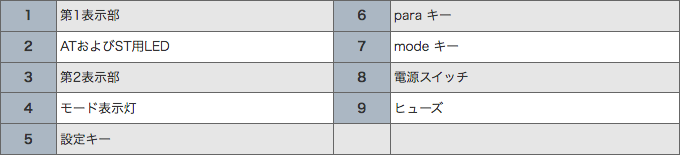

各部の名称
| 1 | 第1表示部 | 6 | para キー |
|---|---|---|---|
| 2 | ATおよびST用LED | 7 | mode キー |
| 3 | 第2表示部 | 8 | 電源スイッチ |
| 4 | モード表示灯 | 9 | ヒューズ |
| 5 | 設定キー |

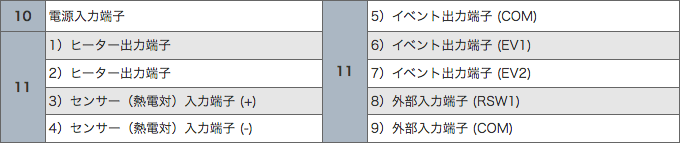

| 10 | 電源入力端子 | 11 | 5）イベント出力端子 (COM) |
|---|---|---|---|
| 11 | 1）ヒーター出力端子 | 6）イベント出力端子 (EV1) | |
| 2）ヒーター出力端子 | 7）イベント出力端子 (EV2) | ||
| 3）センサー（熱電対）入力端子 (+) | 8）外部入力端子 (RSW1) | ||
| 4）センサー（熱電対）入力端子 (-) | 9）外部入力端子 (COM) |

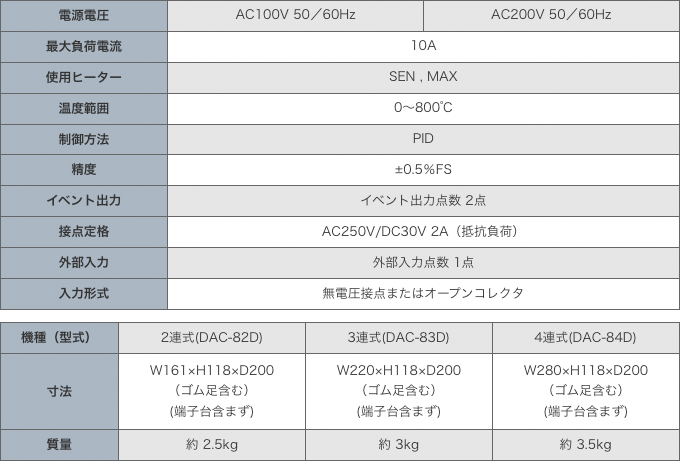

製品仕様
| 電源電圧 | AC100V 50／60Hz | AC200V 50／60Hz |
|---|---|---|
| 最大負荷電流 | 10A | |
| 使用ヒーター | SEN , MAX | |
| 温度範囲 | 0〜800℃ | |
| 制御方法 | PID | |
| 精度 | ±0.5％FS | |
| イベント出力 | イベント出力点数 2点 | |
| 接点定格 | AC250V/DC30V 2A（抵抗負荷） | |
| 外部入力 | 外部入力点数 1点 | |
| 入力形式 | 無電圧接点またはオープンコレクタ | |
| 機種（型式） | 2連式(DAC-82D) | 3連式(DAC-83D) | 4連式(DAC-84D) |
|---|---|---|---|
| 寸法 | W161×H118×D200 |
W220×H118×D200 |
W280×H118×D200 |
| 質量 | 約 2.5kg | 約 3kg | 約 3.5kg |
その他特別仕様についても相談に応じます。
※仕様は改良のため予告なく変更することがあります。
