スーパーエアヒーターデジタル温度調節器(流量センサー付) DAC-8EF
- 特長
- 仕様

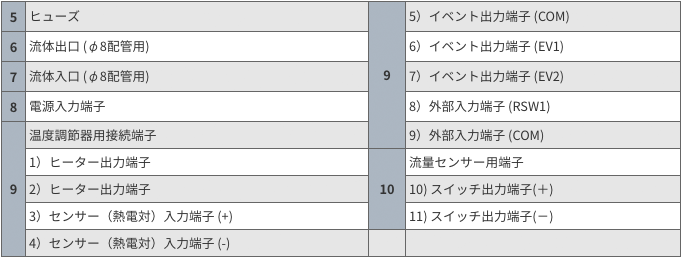

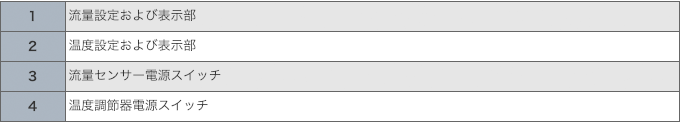

各部の名称
| 1 | 流量設定および表示部 | 9 | 3) センサ(熱電対）入力端子(＋) |
|---|---|---|---|
| 2 | 温度設定および表示部 | 4) センサ(熱電対）入力端子(－) | |
| 3 | 流量センサー電源スイッチ | 5) イベント出力端子(COM） | |
| 4 | 温度調節器電源スイッチ | 6) イベント出力端子(EV1） | |
| 5 | ヒューズ | 7) イベント出力端子(EV2） | |
| 6 | 流体出口（φ8配管用） | 8) 外部入力端子(RSW1） | |
| 7 | 流体入口（φ8配管用） | 9) 外部入力端子(COM） | |
| 8 | 電源入力端子 | 10 | 流量センサー用端子 |
| 9 | 温度調節器用接続端子 | 10) スイッチ出力端子(＋) | |
| 1) ヒーター出力端子 | 11) スイッチ出力端子(－) | ||
| 2) ヒーター出力端子 |

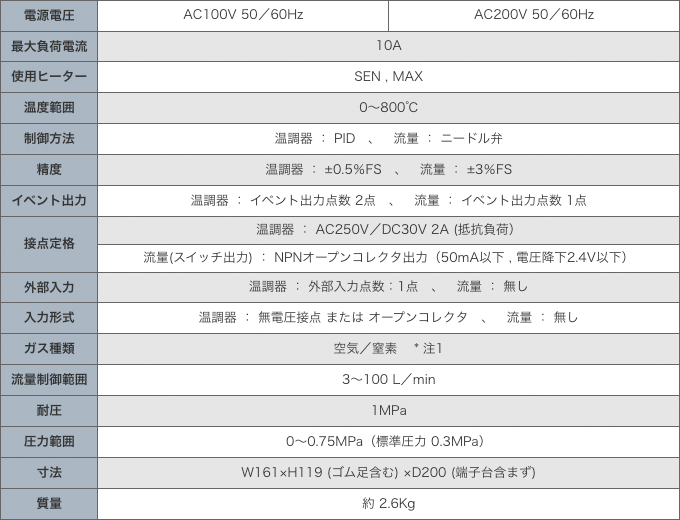

製品仕様
| 電源電圧 | AC100V 50／60Hz | AC200V 50／60Hz |
|---|---|---|
| 最大負荷電流 | 10A | |
| 使用ヒーター | SEN , MAX | |
| 温度範囲 | 0〜800℃ | |
| 制御方法 | 温調器 ： PID 、 流量 ： ニードル弁 | |
| 精度 | 温調器 ： ±0.3％FS 、 流量 ： ±3％FS | |
| イベント出力 | 温調器 ： イベント出力点数 2点 、 流量 ： イベント出力点数 1点 | |
| 接点定格 | 温調器 ： AC250V／DC30V 2A (抵抗負荷） | |
| 流量(スイッチ出力) ： NPNオープンコレクタ出力（50mA以下 , 電圧降下2.4V以下） | ||
| 外部入力 | 温調器 ： 外部入力点数：1点 、 流量 ： 無し | |
| 入力形式 | 温調器 ： 無電圧接点 または オープンコレクタ 、 流量 ： 無し | |
| ガス種類 | 空気／窒素 * 注1 | |
| 流量制御範囲 | 3～100 L／min | |
| 耐圧 | 1MPa | |
| 圧力範囲 | 0～0.75MPa（標準圧力 0.3MPa） | |
| 寸法 | W161×H119 (ゴム足含む) ×D200 (端子台含まず) | |
| 質量 | 約 2.6Kg | |
※仕様は改良のため予告なく変更することがあります。
注1：腐食成分（塩素、硫黄、酸）を含まない乾燥気体であること。ダスト及びオイルミストを含まない清浄気体であること。
注2：異物が流入する可能性がある場合には、フィルター等を設けて下さい。
注3：本品を使用しない時は、ストップバルブ等で供給エアーを止めて下さい。
