スーパーエアヒーター デジタル温度調節器 DAC-8D
  • 特長
  • 仕様

各部の名称

コントロールパネル

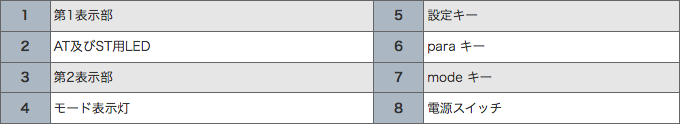

フロントパネル解説
1 第1表示部 5 設定キー
2 AT及びST用LED 6 para キー
3 第2表示部 7 mode キー
4 モード表示灯 8 電源スイッチ
リアパネル

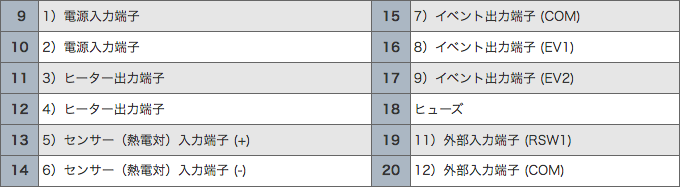

リアパネル解説
 9 1)電源入力端子 15 7)イベント出力端子 (COM)
10 2)電源入力端子 16 8)イベント出力端子 (EV1)
11 3)ヒーター出力端子 17 9)イベント出力端子 (EV2)
12 4)ヒーター出力端子 18 ヒューズ
13 5)センサー(熱電対)入力端子 (+) 19 11)外部入力端子 (RSW1)
14 6)センサー(熱電対)入力端子 (-) 20 12)外部入力端子 (COM)

製品仕様

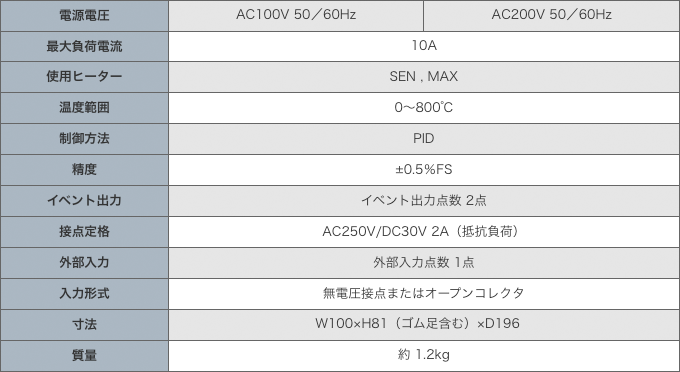

製品仕様表
電源電圧 AC100V 50/60Hz AC200V 50/60Hz
使用ヒーター SEN , MAX
温度範囲 0〜800℃
制御方法 PID
精度 ±0.5%FS
イベント出力 イベント出力点数 2点
出力定格 AC250V 3A , DC30V 1A
外部入力 外部入力点数 1点
入力形式 無電圧接点またはオープンコレクタ
寸法 W100×H81(ゴム足含む)×D196
質量 約 1.2kg

※仕様は改良のため予告なく変更することがあります。
